Polyboard
Conexión con KitchenDraw
La solución de diseño para todo tipo de mobiliario.
Cabinet Factory
KitchenDraw + Polyboard, un enlace inteligente.
El sistema Cabinet Factory, funciona con KitchenDraw y un catálogo muy completo de cocinas (más adelante closets y otros) en tableros de 15mm (más adelante 16mm) y con los colores de los fabricantes de tableros mas populares de America (Masisa, Arauco, Novopan, Madecentro, etc). Con estos elementos cubres todo lo que es diseño, renders y cotización.
Luego mediante un sencillo plugin, KitchenDraw se conecta con Polyboard, quien importa los muebles diseñados por KitchenDraw y genera todos los procesos de fabricación, tales como despiece, planos técnicos, costos, mecanizados, optimización de corte de paneles y si tienes es del caso, enlace con maquinaria CNC de tu fábrica.
Y COSTOS

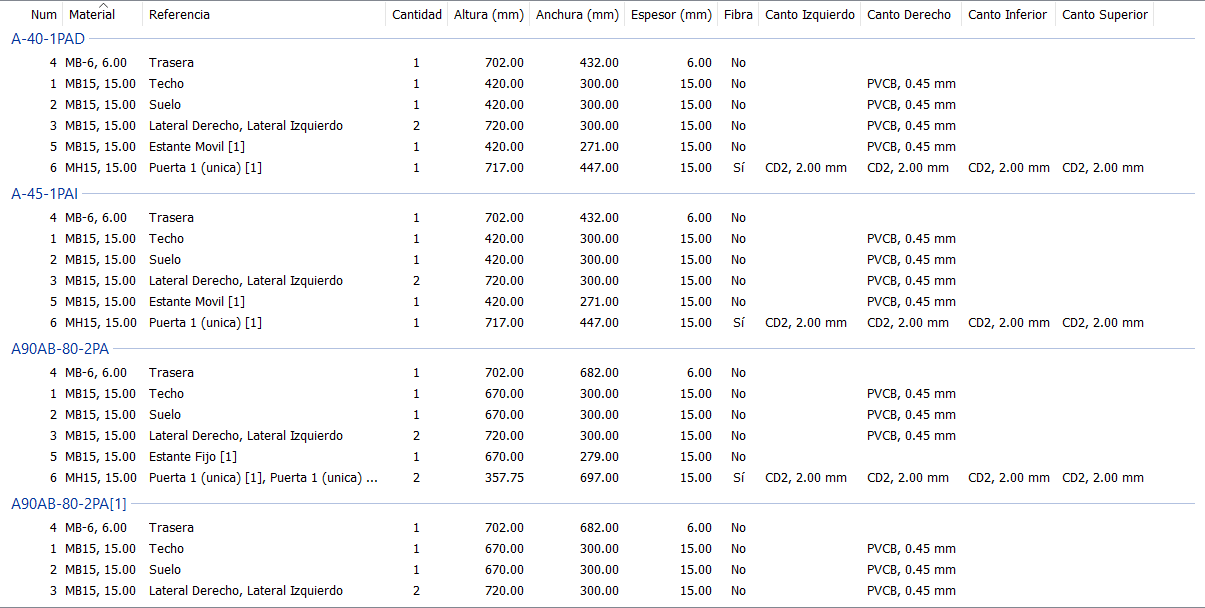

- Lista de piezas y partes impresa en formato pdf o exportable y configurable en csv.
- Partes paramétricas, es decir se ajustan a la medida del mueble.
- Información de costos por mueble y por proyecto. Costos de piezas, herrajes, incluso costos de uso de máquina. Por fin una base de calculo real para los precios de venta.
OPTIMIZACIÓN DE PLANOS DE CORTE
¿SABÍAS QUE EL 90% DEL COSTO DE TUS MUEBLES ESTA EN LOS TABLEROS?
CON OPTICUT PUEDES AHORRAR HASTA EL 10% CON UNA APROPIADA OPTIMIZACIÓN
Lista de cortes:
Lista de cortes paramétrica exportable en formato pdf o csv con algoritmo multimodo.
Bodega virtual:
Bodega virtual de retazos.
Polyboard:
Por medio de Polyboard, optimiza dependiendo de la veta del material de puertas y cajones, puedes cambiarla acorde a requerimiento de stock o diseño.
Deducción automática:
Deducción automática de espesor de cantos de piezas, Opticut ajustará la dimensión de las piezas para que cuando se coloque el canto, la pieza quede de la medida exacta.
Impresión de etiquetas:
Impresión de etiquetas totalmente configurables para cualquier tipo de impresora. Información grafica de cantos para el operador.
Complementos:
Opticut incluye postprocesadores (versión CNC) que permiten conectarse automáticamente a la mayoría de seccionadoras CNC que existen en el mercado.
ESPECIALES Y PLANOS TÉCNICOS
- Con un editor de muebles especiales que permite construir cualquier tipo de mueble en angulo, incrustaciones de columnas, pilares, mecanizados especiales no son problema.
- Planos técnicos detallados y acotados.
- Geometrías sin límite para muebles especiales.
Y Herrajes
- Por medio de sus exclusivos METODOS DE FABRICACION y REGLAS DE POSICIONAMIENTO colocar herrajes y hacer mecanizados de precisión esta al alcance de un click.
- Es posible cambiar el diseño de las guias o rieles de una cajonera, con solo cambiar el Método de fabricación. O por ejemplo hacer que si un mueble cambia de altura, se coloque automáticamente una bisagra adicional en la puerta.
ENLACE A MAQUINA CNC
Polyboard funciona con todas las máquinas CNC
Una vez instalado, todos los detalles de fabricación de su proyecto, incluidas las ubicaciones de perforación para hardware, se pueden enviar automáticamente a su CNC. El resultado: piezas mecanizadas con precisión para un montaje increíblemente rápido, fácil y sin errores.
Hay dos tipos principales de configuración dependiendo de la máquina:

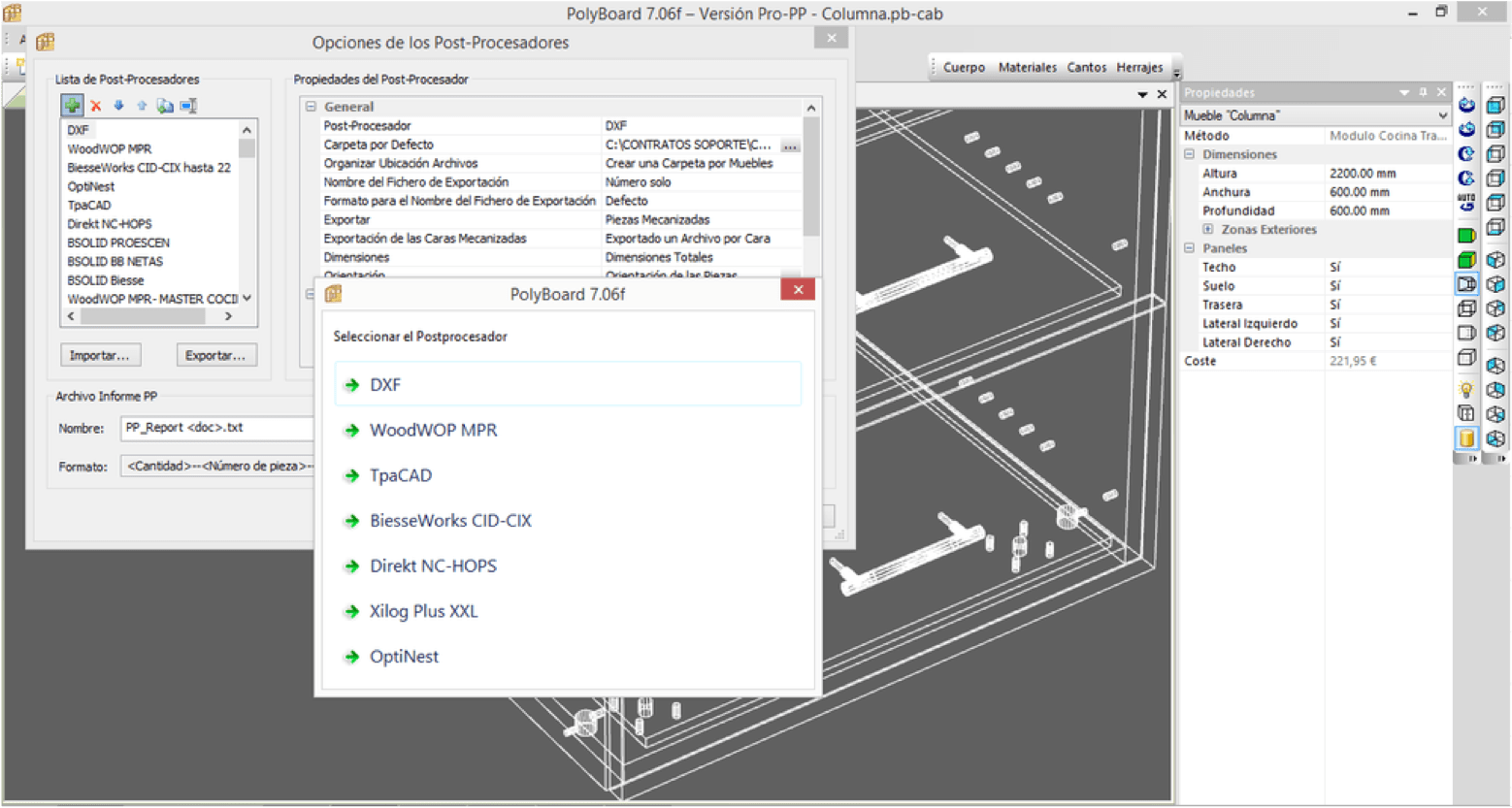

1. Postprocesador incorporado disponible
Hemos creado un postprocesador específico para algunas de las marcas CNC más grandes, que genera los archivos para el software CAM de la máquina en su formato nativo, por ejemplo: MPR para woodWOP / Homag, CI o CIX para bSolid / Biesse, TCN para TpaCAD / Felder, XXL para Xilog / SCM o HOP para NC-HOPS / Holz-her, etc.
2. Integración a través de software CAM intermedio
Hay cientos o incluso miles de fabricantes de máquinas CNC en el mundo. Si su máquina no es una de esas para las que tenemos un postprocesador específico, Polyboard genera archivos DXF organizados por capa que luego puede cargar en el software CAM.
Estos archivos proporcionarán la geometría que el software CAM puede procesar para crear el G-Code necesario para ejecutar su máquina. Una vez más, la salida DXF se ajusta a los requisitos exactos del programa CAM que está utilizando.
Todo el proceso está automatizado y solo toma uno o dos minutos procesar la información a través del software de cámara y generar el código de máquina completo para iniciar su CNC.
Muchas integraciones que utilizan nuestro postprocesador DXF son incluso comparables, en velocidad y rendimiento, a un postprocesador específico para la marca de la máquina utilizada.
Si ya posee una máquina, es muy probable que también tenga un software CAM. Si está considerando adquirir una máquina y no viene con dicho software, no dude en pedirnos consejo.
